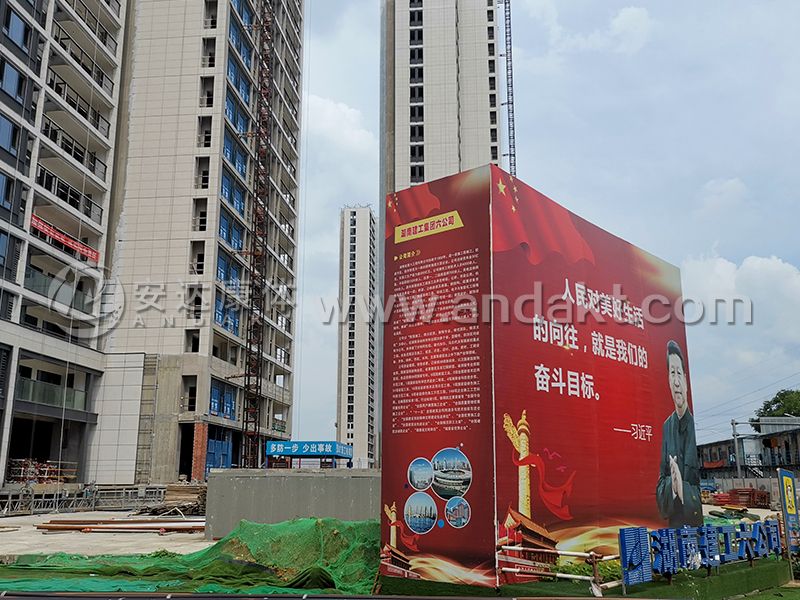

长沙中交地产中房瑞致小区室外游泳池

一、概述

  本项目为长沙市中交地产中房瑞致小区室外游泳池水处理系统工程。设计内容由游泳池的供回水管道系统，循环水泵，石英砂循环过滤、臭氧消毒、长效氯辅助消毒、PH值调整等水质处理部分组成。

游泳池的主要设计参数如下：

二、设计依据

1、《建筑给水排水设计标准》 GB 50015-2019;

2、《游泳池给水排水工程技术规程 》 CJJ122-2017;

3、《游泳池水质标准》 CJ/T 244-2016；

4、《体育建筑设计规范》  JGJ31-2003;

5、《游泳池附件安装及设备选用》(10S605)

二、水处理工艺流程说明
1、循环方式：游泳池过滤方式均采用顺流式循环过滤方式:全部循环水量由设在池底回水口进入池水净化系统，经过净化 （加药、过滤、加热和消毒）后由设置于池壁的给水口送回池内继续使用的水流方式。

2、过滤设备：

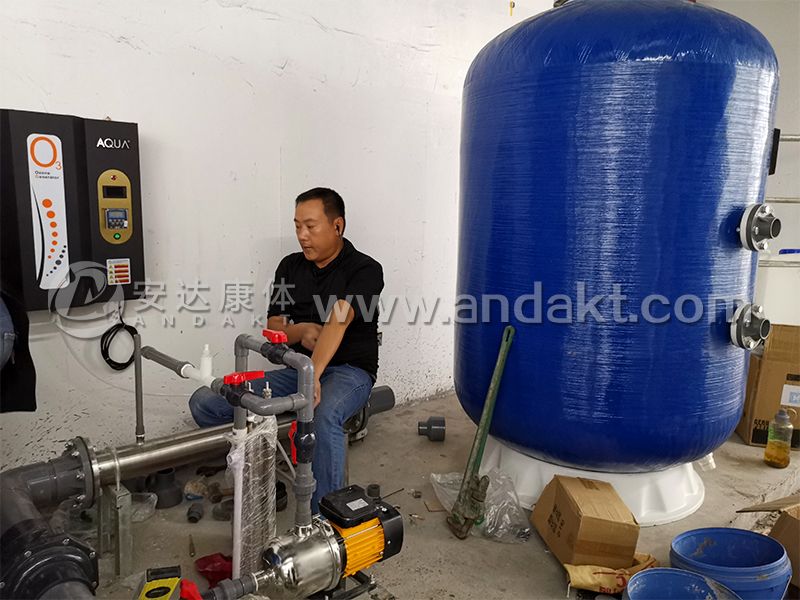

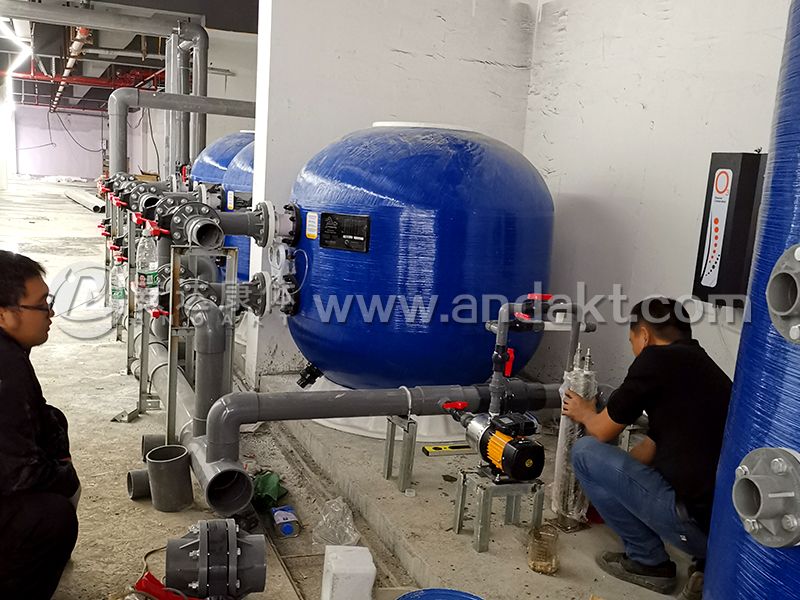

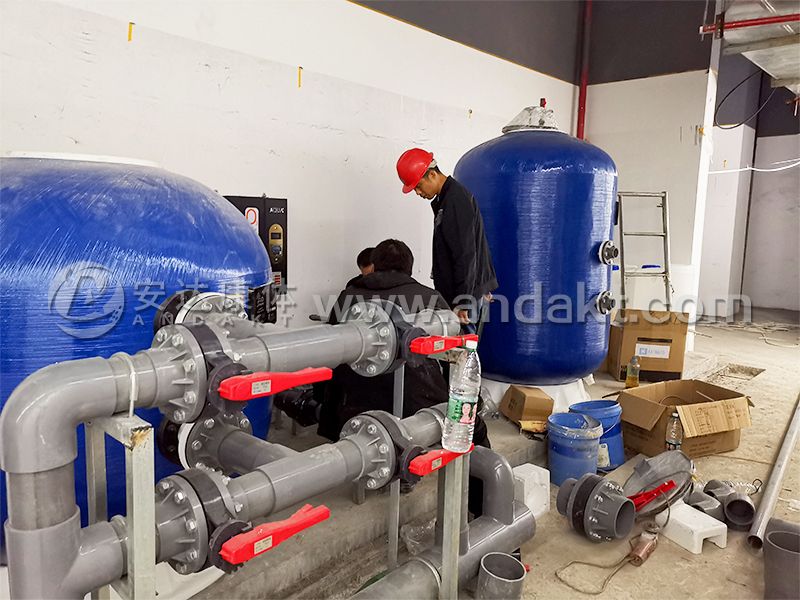

（1）池水净化过滤系统采用石英砂过滤砂缸；

（2）过滤砂缸采用手动反冲洗，反冲洗时间8～10分钟，反冲洗强度为12-15L/S·m2。

3、消毒系统：

（1）游泳池消毒系统采用紫外消毒；并辅以长效氯消毒系统。 游泳池消毒系统采用分流臭氧消毒,再加上长效消毒剂的长效消毒。

（2）氯消毒剂选用强氯精或成品次氯酸钠溶液。

4、投药系统：

（1）絮凝剂：采用聚合氯化铝，促进水中杂质沉降，提高过滤效果，设计投加量为1-5mg/L。

（2）消毒剂：采用次氯酸钠溶液，杀灭水中细菌，保持水中余氯含量，设计投加量为1-3mg/L。

（3）酸碱剂：采用碳酸氢钠溶液调整泳池池水中的酸碱性，间断投加，使池水的PH值保持再7.0～7.8的范围内。

5、监测系统:

（1）长效消毒剂采用成品次氯酸钠溶液，使用水质监测仪自动控制次氯酸钠溶液的投加量，使泳池池水的游离性余氯含量在0.2mg/L-1.0mg/L。

（2）使用水质监测仪自动调整PH值调整剂投加量，使泳池池水PH值保持在7.0-7.8的范围内。

三、循环工艺流程：

游泳池内全部循环水量通过池底回水器经过水处理装置净化处理后（絮凝、过滤、臭氧杀菌、氯消毒、PH值调整等）,再由池壁的布水器送入池 内。水体进入循环泵之前，先经过毛发聚集器对池水进行预净化。经过预净化的池水通过循环泵集器对池水进行预净化。经过预净化的池水通过循环泵加压后进入石英砂过滤罐过滤，罐体进出口配有压力表,当砂罐内的压力比正常工作压力高出设定数值时,要对过滤砂罐进行反冲洗，将砂层内的污物排走。沙缸过滤后的水体采用臭氧消毒处理，整套臭氧装置主要包含臭氧发生器，臭氧喷射器，臭氧加压泵，臭氧混合器，臭氧反应罐，残余臭氧消除器及臭氧在线监测器等。池水送回泳池前以投药计量泵注入长效消毒剂（以保证余氯含量0.3-0.5mg/L,破坏细菌及病毒芽孢）和pH值调整剂。
