一、概述

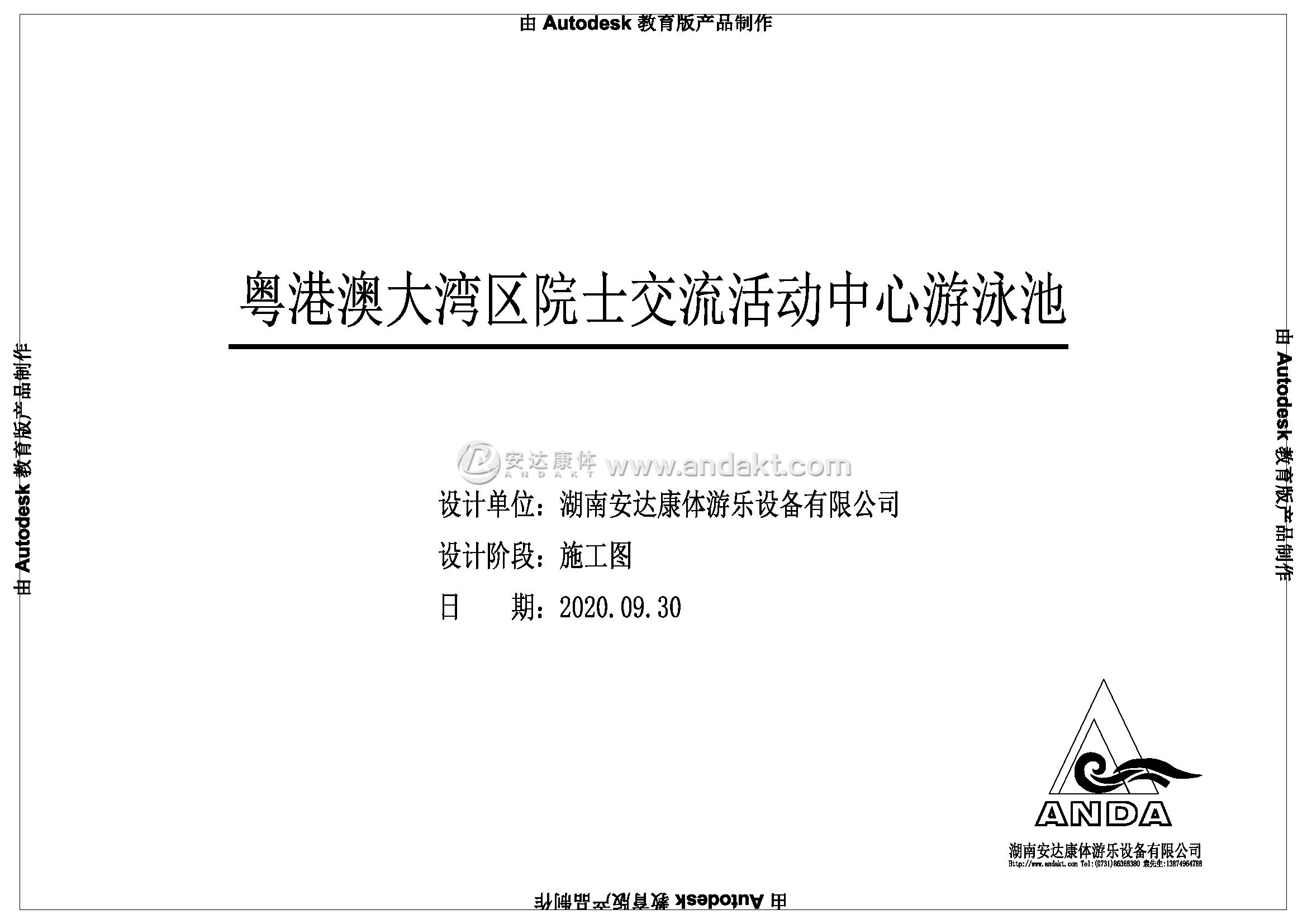

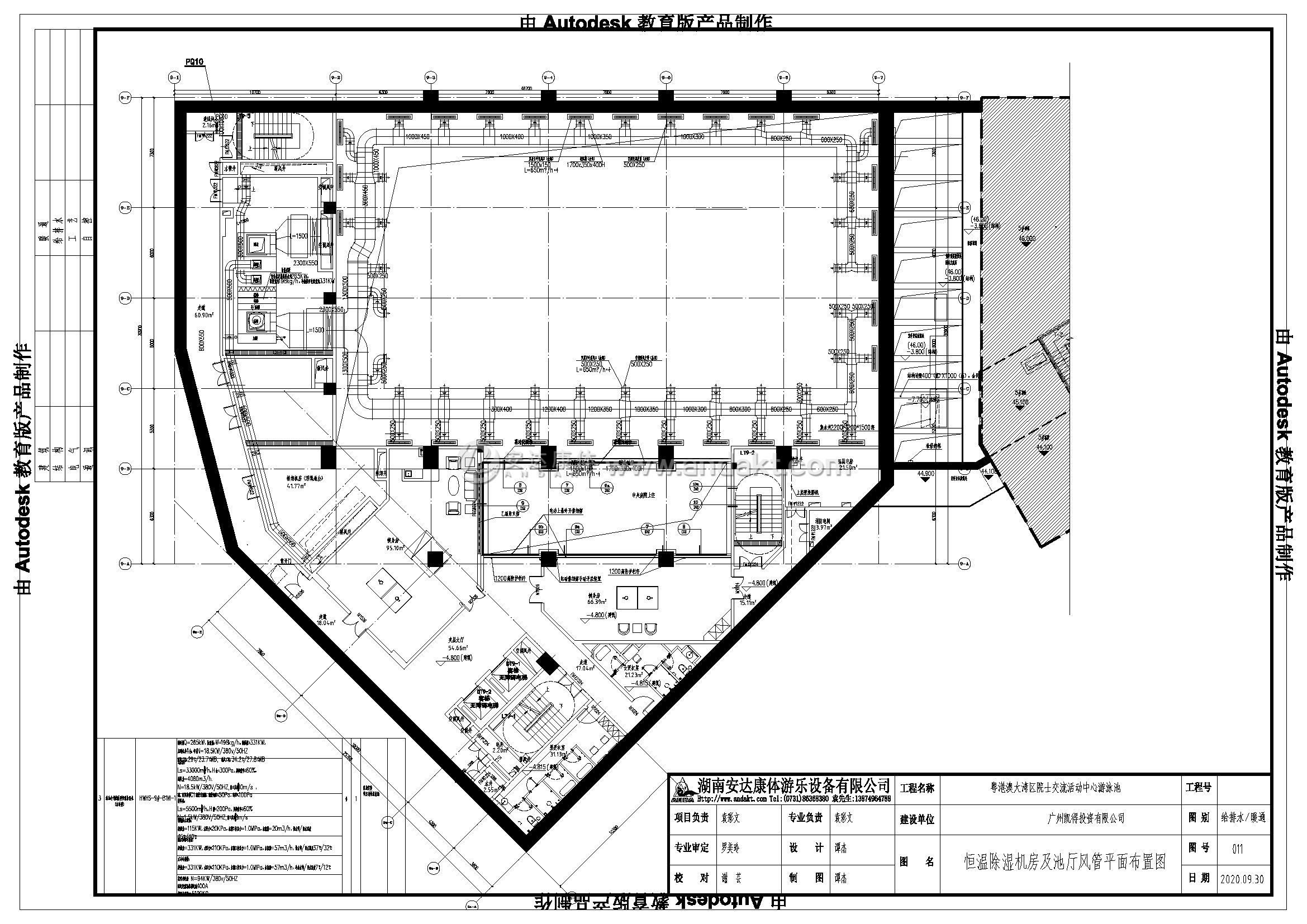

本项目为广州大湾区粤港澳院士交流活动中心游泳池水处理系统工程。设计内容由游泳池的供回水管道系统,循环水泵,循环过滤、紫外线消毒、长效氯辅助消毒、PH值调整等水质处理、空气源恒温加热和室内恒温除湿空调等部分组成。
游泳池的主要设计参数如下:
池 型 | 尺寸(m) | 容积(m³) | 循环周期(h) | 循环流量(m³/h) | 设计水温(℃) | 初次加热时间(h) | 初加热量(kw) | 恒温热量(kw) |
室内游泳池 | 30*16*1.5 | 768 | 4 | 202 | 28 | 48 | 405 | 236 |
二、设计依据
1、《建筑给水排水设计标准》 GB 50015-2019;
2、《游泳池给水排水工程技术规程 》 CJJ122-2017;
3、《游泳池水质标准》 CJ/T 244-2016;
4、《体育建筑设计规范》 JGJ31-2003;
5、《游泳池附件安装及设备选用》(10S605)
三、水处理工艺流程说明
1、循环方式:游泳池过滤方式均采用逆流式循环过滤方式:全部循环水量由设在池岸溢流沟内的溢流回水口进入池水净化系统,经过净化(加药、过滤、加热和消毒)后由设置于池底的给水口送回池内继续使用的水流方式。
2、消毒方式:

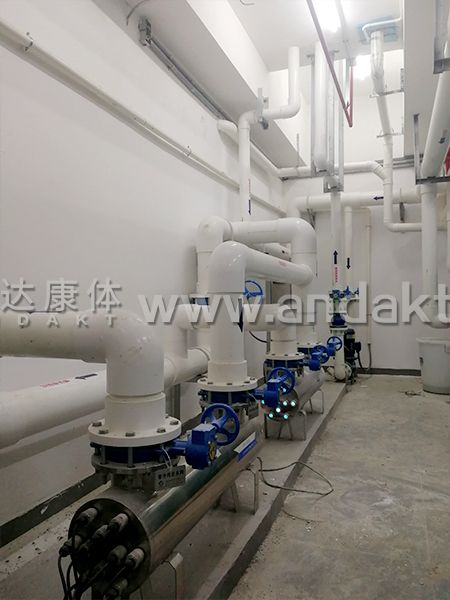

(1)游泳池消毒系统采用紫外消毒;并辅以长效氯消毒系统。(2)氯消毒剂选用强氯精或成品次氯酸钠溶液。
3、投药系统:
(1)絮凝剂:采用聚合氯化铝,促进水中杂质沉降,提高过滤效果,设计投加量为1-5mg/L。
(2)消毒剂:采用次氯酸钠溶液,杀灭水中细菌,保持水中余氯含量,设计投加量为1-3mg/L。
(3)酸碱剂:采用碳酸氢钠溶液调整泳池池水中的酸碱性,间断投加,使池水的PH值保持再7.0~7.8的范围内。

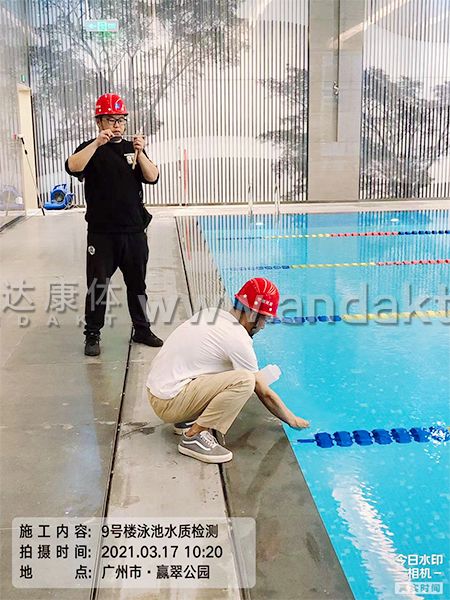

4、监测系统:
(1)长效消毒剂采用成品次氯酸钠溶液,使用水质监测仪自动控制次氯酸钠溶液的投加量,使泳池池水的游离性余氯含量在0.2mg/L-1.0mg/L。
(2)使用水质监测仪自动调整PH值调整剂投加量,使泳池池水PH值保持在7.0-7.8的范围内。

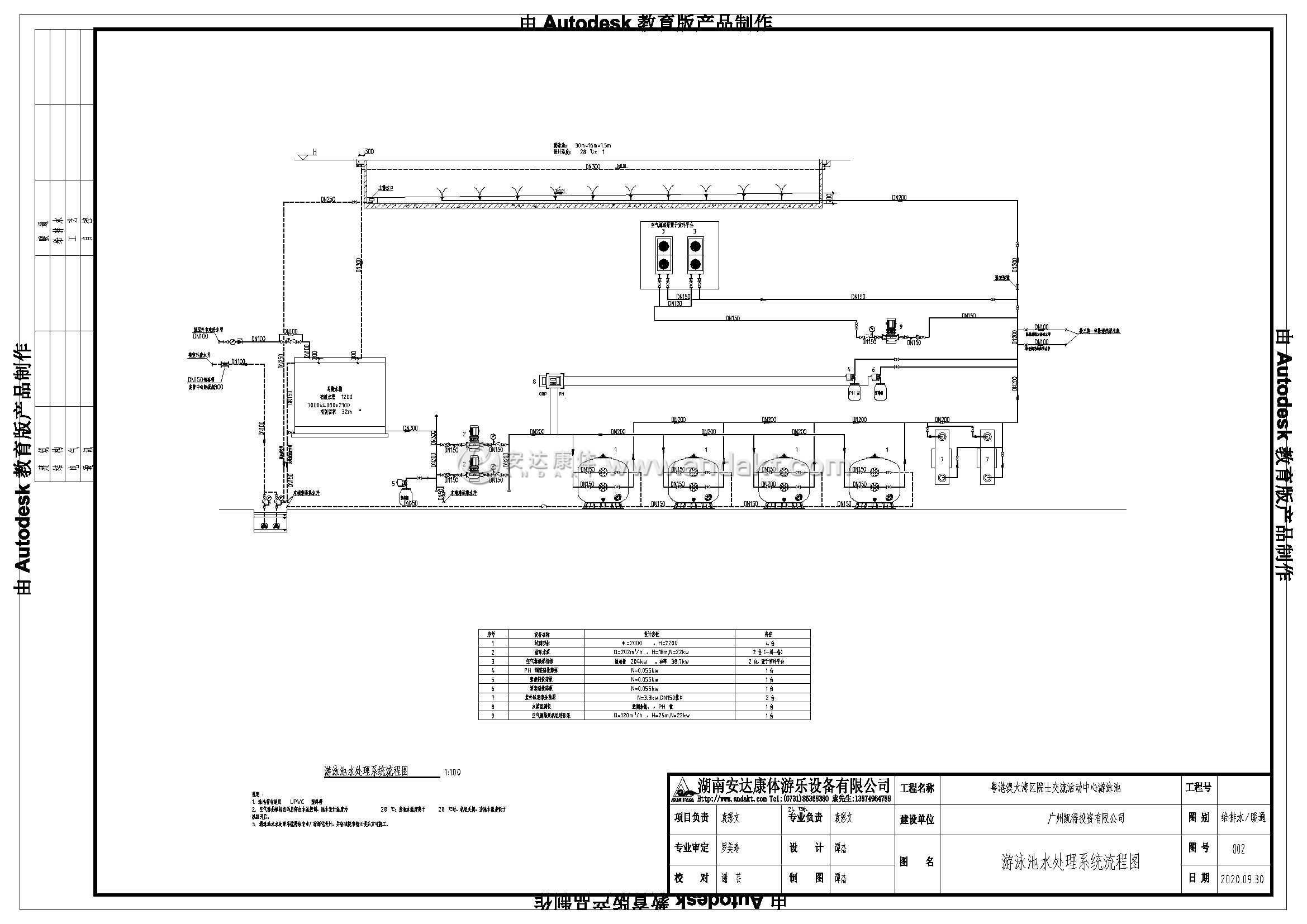

四、循环工艺流程:游泳池全部的循环水,经设在池壁外侧的溢流回水槽取回,流至均衡水箱,水泵从水箱中取水,在水泵吸水管上设置毛发过滤器,在毛发过滤器前管路上投加絮凝剂,经水泵叶轮搅拌混合后送入石英砂过滤器过滤,过滤后的水经过消毒后,再经板式换热器加热;最后投加PH值调整剂和长效消毒剂,调节池水的PH值,并使游泳池水具有持续杀毒能力,循环池水通过池壁的给水口均匀送入游泳池。
